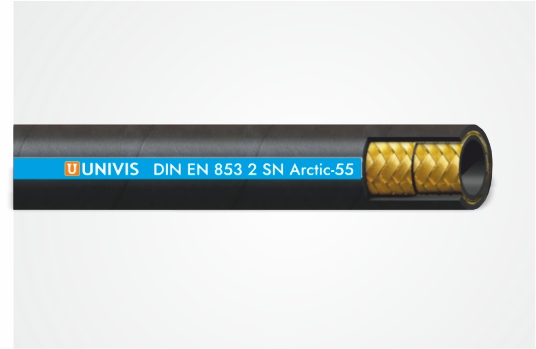

Рукава (РВД) с двумя металлическими оплетками DIN EN 853 2SN Arctic-55 - фото №1

Рукава (РВД) с двумя металлическими оплетками DIN EN 853 2SN Arctic-55

High pressure hoses / RVD

Learn more about this product

Купить на
Learn more about this product
Температурный режим от -40°С до +100°С
Стандарты EN 853, 856, 857

Рукав высокого давления DIN EN 853 2SN Arctic-55 – это специализированный гидравлический рукав, разработанный для надежной работы в условиях экстремально низких температур, характерных для арктических и других холодных климатических зон. Соответствие стандарту DIN EN 853 2SN гарантирует прочность и надежность, а специальная морозостойкая конструкция обеспечивает гибкость и функциональность даже при -55°C.

Рукав высокого давления – универсальный и надежный проводник для гидравлических жидкостей. Выполнен в соответствие с ГОСТом 6286-73. Имеется сертификат, прошли испытания на «Уральском заводе РТИ» согласно ГОСТ 6286-2017. Применяется в сложном промышленном оборудовании, грузоподъемных механизмах и строительно-дорожной и сельскохозяйственной технике.

Рукав имеет дополнительное усиление: армирование в виде металлической оплетки, стальная спиральная навивка, синтетическая нить, текстиль со специальным разработанным составом волокон. Рассчитан на 150 тысяч циклов.

Схема:










Условное обозначение:

РВД - рукав высокого давления
DN - условный внутренний диаметр (мм)
P - рабочее давление (МПа)
L - длина рукава (мм)
А- диаметр и шаг резьбы накидной гайки или ниппеля, мм
B - название исполнения наконечника
α° - угол поворота левого наконечника (градусы)
β° -угол поворота правого наконечника (градусы)
γ° - угол установки правого и левого наконечника относительно друг друга по часовой стрелке

1 RUB
Номинальный
диаметр, мм 		Внутренний
диаметр, мм 		Наружный
диаметр, мм 		Рабочее
давление, атм 		Разрывное
давление,
атм 		Вес. кг
6 6,4 13,4 225 900 0,24
8 7,9 15,0 215 850 0,28
10,00 9,5 17,4 180 720 0,32
12,00 12,7 20,6 160 640 0,45
16,00 15,9 23,7 130 520 0,51
20,00 19,0 27,7 105 420 0,65
25,00 25,4 35,6 88 350 0,96
32,00 31,8 43,5 63 250 1,25
38,00 38,1 50,8 50 200 1,60
50,00 50,8 64,0 40 160 2,20

Показать полностью

Скачать ГОСТ 6286-2017
