Locks for connecting conveyor belts

Conveyor belts / Connecting the conveyor belt

В нашем ассортименте представленые замки для стыковки конвейерных лент серии "MR" и "MS".

Соединение MR

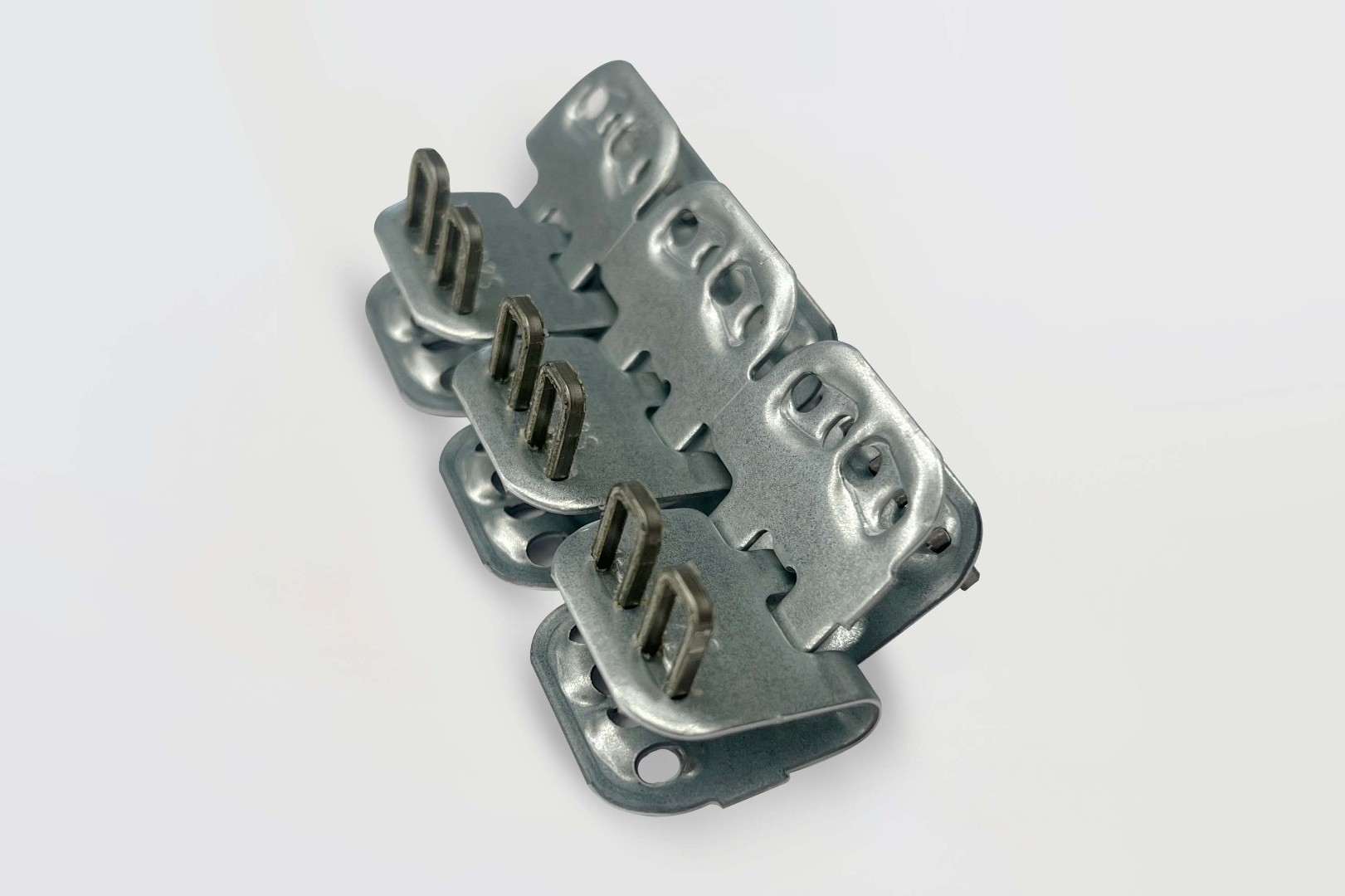

Соединение MiniRecord (MR) – это металлическое соединение с шипами для конвейерных лент небольшой толщины. Предварительно установленные шипы обеспечивают соединению повышенную прочность. Благодаря таким шипам соединение остается на ленте, даже если лента находится под определенной нагрузкой. Некоторые модели из серии MR могут устанавливаться на ленту с рабочим натяжением до 40 Н/мм.
Соединение MiniRecord изготавливают как из оцинкованной, так и из нержавеющей стали. Представлены в 3 типоразмерах.

Сферы применения:

упаковка;
прачечные;
пищевая промышленность.

Преимущества:

простота в установке;
повышенная прочность при запуске конвейера в нагруженном состоянии;
предварительно установленные шипы.

Замки представлены марок: Gladiator, MLT, Alligator.

Соединение MS

MS – это соединние для тяжелых лент на винтах-саморезах: нет неоюходимости в засверливании или в использовании установочного шаблона. Винты самостояткльео проходят через ленту (толщина ленты от 3,5 до 18 мм).

Простая и легкая установка данного соединения не требует специфического монтажного оборудования. Достаточно электрического или пневматического шуруповерта. Поэтому соединение MS – это экономичное, практичное и безопасное решение. Соединение MS может устанавливаться на ленты с высокими показателями нагрузки на разрыв (до 1250 Н/мм) и с диаметрами намотки от 75 до 450 мм. Установочные винты позволяют максимально плотно ужать соединения, создаваф "эффект тисков".

Соединения MS изготавливаются из углеродистой оцинкованной стали, либо из немгнаитной нержавеющей стали. MS из нержавеющей стали могут применяться для стыковки лент в пищевой промышленности, а также в случаях использования металлодетектора. Соединения позволяет выполнять быструю стыковку резинотканевых лент.

Преимущества:

оствествие неоюходимости предварительного засверливания лент/испольщования установочных шаблонов;
зажим пластин соединения ленты позволяет выполнить быстрый ремонт резинотканевых лент;
соединение может быть утоплено в ленту после снятия обкладок;
для большей прочности и герметичности можно установить соединение MS на перевернуту ленту.
отсутствие необходимости в дорогостоящем обородовании, досточно шуруповерта;
быстрая установка – сокращенное время остановки оборудования.

1 RUB

Серия MR

	MR1		MR2		MR3
	мм	дюймы	мм	дюймы	мм	дюймы
Толщина ленты	1,5-3,2	1/16" - 1/8"	3-5	1/8" - 3/16"	4,8-6,4	3/16" - 1/4"
Максимальная нагрузка на разрыв	20 Н/мм	115 PIW	32 Н/мм	185 PIW	40 Н/мм	230 PIW
Диаметр намотки ленты	50	2"	75	3"	100	4"
Тип стали	Оцинкованная нержавеющая сталь
Установка	Монтажная машинка молоткового типа
Комплектация	Стандартная упаковка с соединениями необходимой длины

Серия MS

	MS 25	MS 35	MS 45	MS 55	MS 65
Конечная толщина ленты, мм	3,5-7,5	4,5-10	6-11	9-15	10-18
Максимальное рабочее натяжение ленты, Н/мм	45	63	65	100	125
Максимальная нагрузка на разрыв ленты, Н/мм	450	630	650	1000	1250
Диаметр соединительных осей, Н/мм	4	5,1	6,5	8	10
Упаковка	штучно в зависимости от ширины ленты, планками от 300 до 3000 мм
