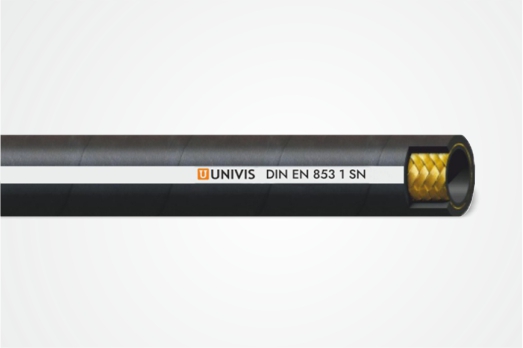

Рукава (РВД) с одной металлической оплеткой DIN EN 853 1 SN - фото №1

Рукава (РВД) с одной металлической оплеткой DIN EN 853 1 SN

Рукава высокого давления / РВД

Перейти в избранное

Купить на
Для воды
Для воздуха
Маслобензостойкие
Перейти в избранное
Температурный режим от -40°С до +100°С
Стандарты EN 853, 856, 857

Рукава высокого давления DIN EN 853 1SN – это гибкие трубопроводы, разработанные для применения в гидравлических системах со средним давлением. Соответствие стандарту DIN EN 853 1SN гарантирует надежность и безопасность эксплуатации. Конструкция рукава включает в себя маслостойкую внутреннюю резиновую камеру, усиленную однослойной стальной оплеткой, что обеспечивает высокую гибкость и устойчивость к механическим повреждениям.

Рукав высокого давления – универсальный и надежный проводник для гидравлических жидкостей. Выполнен в соответствие с ГОСТом 6286-73. Имеется сертификат, прошли испытания на «Уральском заводе РТИ» согласно ГОСТ 6286-2017. Применяется в сложном промышленном оборудовании, грузоподъемных механизмах и строительно-дорожной и сельскохозяйственной технике.

Рукав имеет дополнительное усиление: армирование в виде металлической оплетки, стальная спиральная навивка, синтетическая нить, текстиль со специальным разработанным составом волокон. Рассчитан на 150 тысяч циклов.

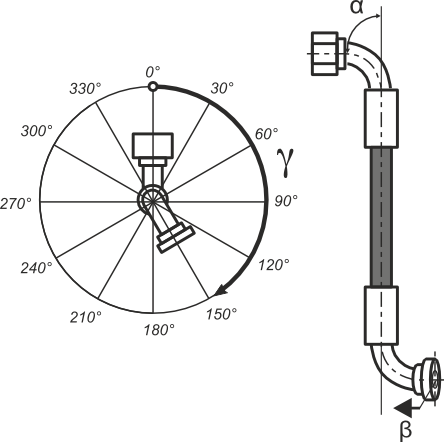

Схема:




Пример условного обозначения:



DN - условный внутренний диаметр (мм); P - рабочее давление (МПа); L - длина рукава (мм); А- диаметр и шаг резьбы накидной гайки или ниппеля, мм; B - название исполнения наконечника

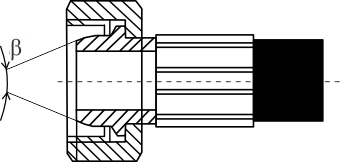

α° - угол поворота левого наконечника (градусы); β° -угол поворота правого наконечника (градусы); γ° - угол установки правого и левого наконечника относительно друг друга по часовой стрелке



1 RUB
Номинальный
диаметр, мм 		Внутренний
диаметр, мм 		Наружный
диаметр, мм 		Рабочее
давление, атм 		Разрывное
давление,
атм 		Вес. кг
6 6,4 13,4 225 900 0,24
8 7,9 15,0 215 850 0,28
10,00 9,5 17,4 180 720 0,32
12,00 12,7 20,6 160 640 0,45
16,00 15,9 23,7 130 520 0,51
20,00 19,0 27,7 105 420 0,65
25,00 25,4 35,6 88 350 0,96
32,00 31,8 43,5 63 250 1,25
38,00 38,1 50,8 50 200 1,60
50,00 50,8 64,0 40 160 2,20

Показать полностью

Скачать ГОСТ 6286-2017
