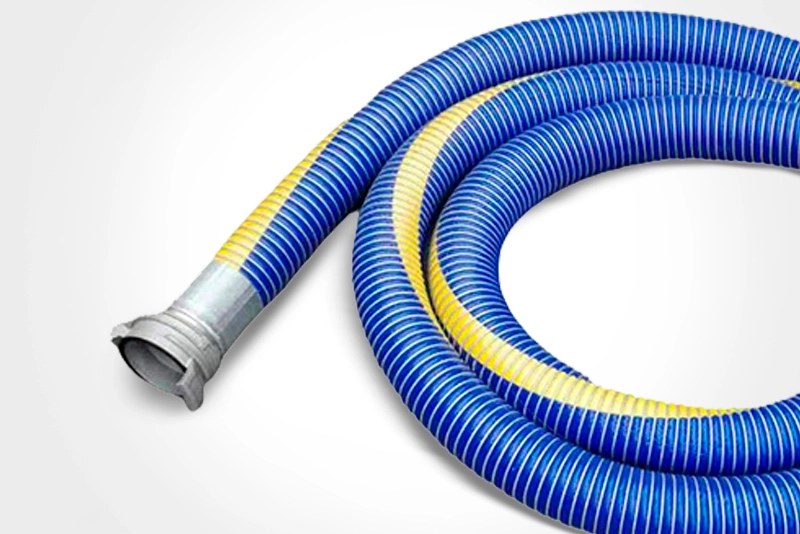

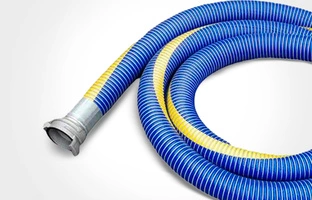

UNIVIS FUEL TANK S&D GGE EN 13765 - фото №1

UNIVIS FUEL TANK S&D GGE EN 13765

Композитные рукава

Перейти в избранное
Перейти в избранное
Температура эксплуатации от -30°С до +100°С
Максимальная длина 30 м
Коэффициент запаса прочности 4:1

UNIVIS FUEL TANK S&D GGE — композитный рукав (напорно-всасывающий), выполненный по стандарту EN-13765 предназначен для подачи и выкачивания разных видов топлива, синтетических масел и других смазочных материалов, для отвода паров нефтепродуктов.
Данный рукав актуален для использования как в стационарных хранилищах, так и в автоцистернах и железнодорожных вагонах. Оцинкованная проволока, используемая в производстве рукавов, обладает повышенной механической прочностью и резистентностью к воздействию агрессивных сред. В зависимости от применения изготавливается четырех типов (см. таблицу ниже). Для удобства монтажа на композитный рукав устанавливается присоединительная арматура разных типов.


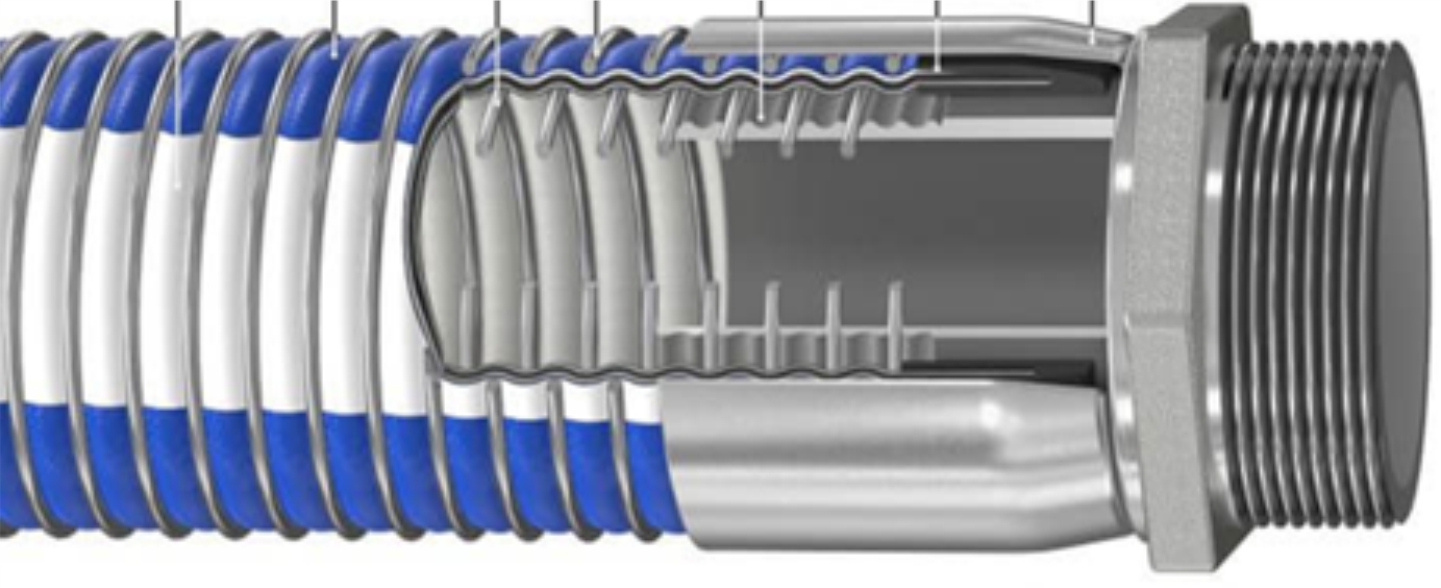

  • Внутренняя проволочная спираль: оцинкованная сталь (G);
  • Внешняя проволочная спираль: оцинкованная сталь (G);
  • Внутренняя отделка: полипропилен (Е);
  • Наружное покрытие: полиэстер PVC синего либо черного цвета.


Присоединительная арматура:
  • Поворотный фланец DIN EN 1092;
  • Фиксированный фланец DIN EN 1092;
  • Штуцер под внешнюю резьбу BSP (для последующего монтажа быстроразъемных соединений КАМЛОК и TankWagen).

Характеристики
По рабочей температуре делятся на четыре типа:

Типы рукавов Рабочее давление, bar Вакуум, bar Температурный диапазон
Type 1 4 0,5 от -20°C до +60°C
Type 2  10 0,9 от -30°C до +100°C
Type 3 14 0,9 от -30°C до +100°C
Type 4 14 0,9 от -30°C до +150°C



Условное обозначение:



Пример условного обозначения:



UNIVIS FUEL TANK S&D GGE 2” EN 13765
Type 2 W.P.10 bar

UNIVIS FUEL TANK – торговая марка и название рукава; S&D – напорно-всасывающий; GGE – тип внутренней и наружной спиралей и уплотнительного материала (пленки); 2” – внутренний диаметр 2 дюйма (50 мм); Type 2 – тип рукава в соответствии с рабочим давлением и температурой; W.P.10 bar – максимальное рабочее давление 10 Атм.




1 RUB
Артикул Внутренний диаметр Вес, кг/м.п.

Минимальный радиус изгиба, мм
inches мм
FUEL TANK-GGЕ-1”-10-100 Type 2 1 28 0,95 125
FUEL TANK-GGЕ-1,5”-10-100 Type 2 1,5 40 1,7 150
FUEL TANK-GGЕ-2”-10-100 Type 2 2 50 1,8 200
FUEL TANK-GGЕ-2,5”-10-100 Type 2 2,5 65 2,9 250
FUEL TANK-GGЕ-3”-10-100 Type 2 3 80 3,5 300
FUEL TANK-GGЕ-4”-10-100 Type 2 4 100 5,5 400
