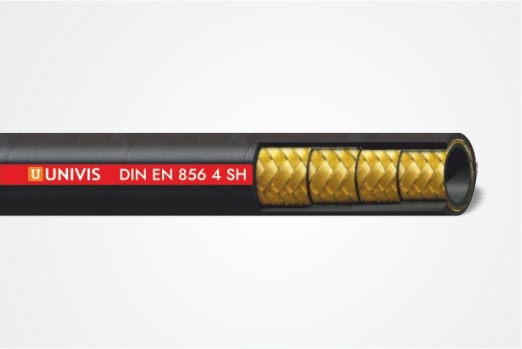

Рукава с четырьмя металлическими навивками DIN EN 856 Din 4SH

Рукава высокого давления / РВД

Перейти в избранное

Купить на

Для воды

Для воздуха

Маслобензостойкие

Перейти в избранное

Рукав высокого давления – универсальный и надежный проводник для гидравлических жидкостей. Выполнен в соответствии с ГОСТом 6286-73. Имеется сертификат, прошли испытания на «Уральском заводе РТИ» согласно ГОСТ 6286-2017. Применяется в сложном промышленном оборудовании, грузоподъемных механизмах и строительно-дорожной и сельскохозяйственной технике.

Рукав имеет дополнительное усиление: армирование в виде металлической оплетки, стальная спиральная навивка, синтетическая нить, текстиль со специальным разработанным составом волокон. Рассчитан на 150 тысяч циклов.

Схема:

Условное обозначение:

РВД - рукав высокого давления
DN - условный внутренний диаметр (мм)
P - рабочее давление (МПа)
L - длина рукава (мм)
А- диаметр и шаг резьбы накидной гайки или ниппеля, мм
B - название исполнения наконечника
α° - угол поворота левого наконечника (градусы)
β° -угол поворота правого наконечника (градусы)
γ° - угол установки правого и левого наконечника относительно друг друга по часовой стрелке

1 RUB

Стандарты EN 853, 856, 857

Номинальный диаметр, мм	Внутренний диаметр, мм	Наружный диаметр, мм	Рабочее давление, атм	Разрывное давление, атм	Вес. кг
19	19,0	32,2	420	1680	1,53
25	25,4	38,7	380	1520	2,06
32	31,8	45,5	345	1400	2,49
38	38,1	53,5	290	1160	3,33
50	50,8	68,1	250	1000	4,65
