Микрошланги высокого давления

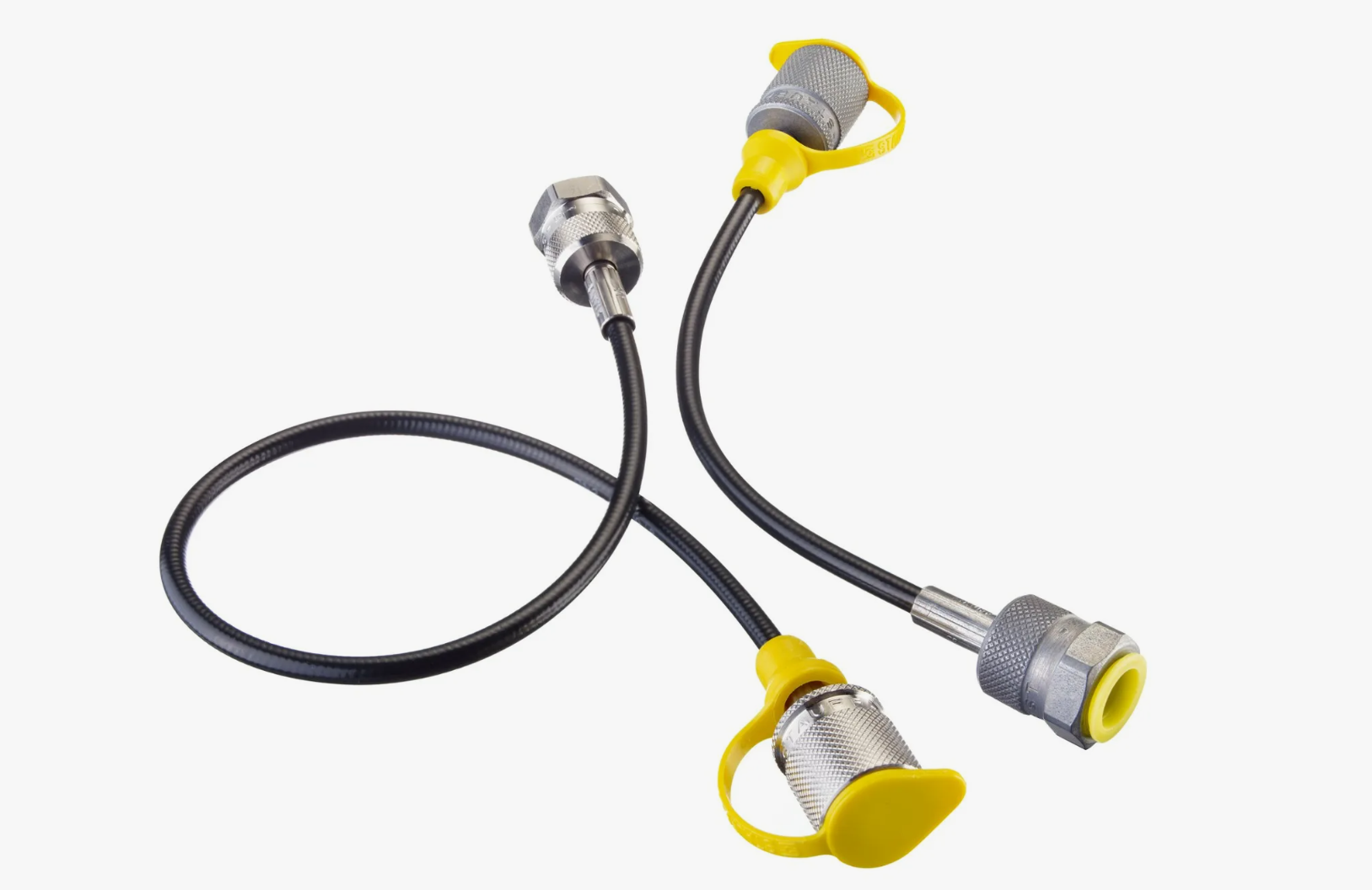

Микрошланг — это специальный гибкий рукав высокого давления, предназначенный для подключения манометра к контрольной точке гидравлической системы без остановки её работы.

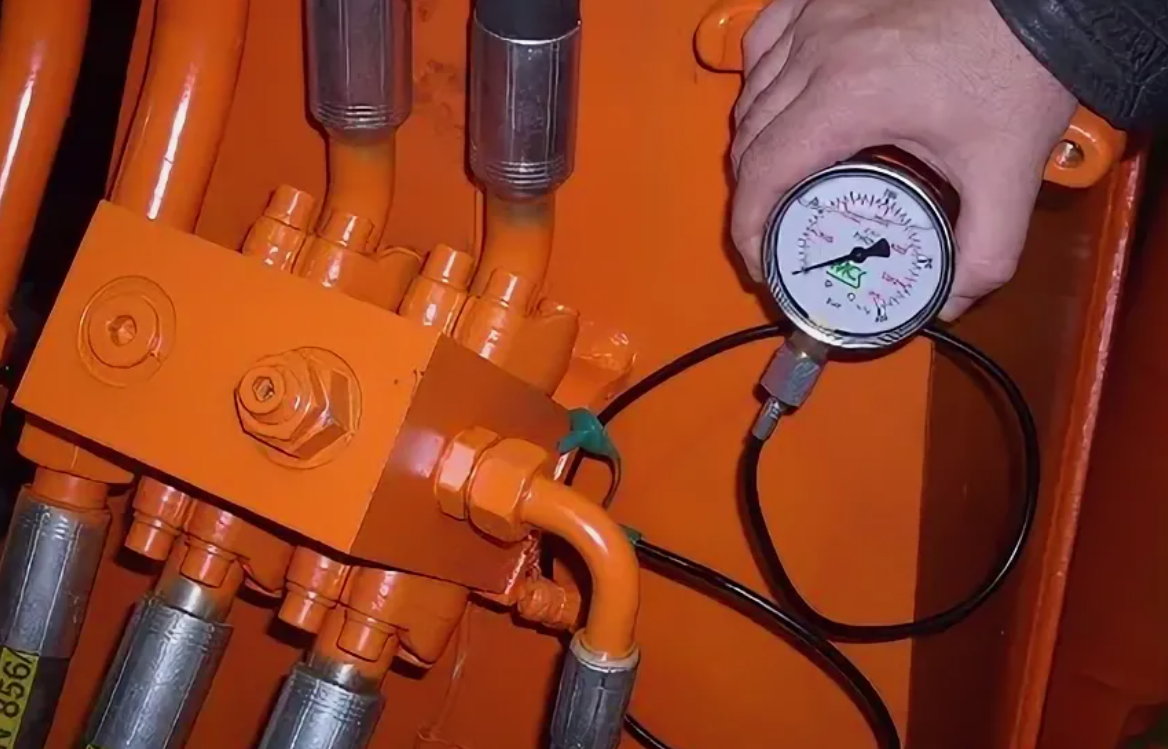

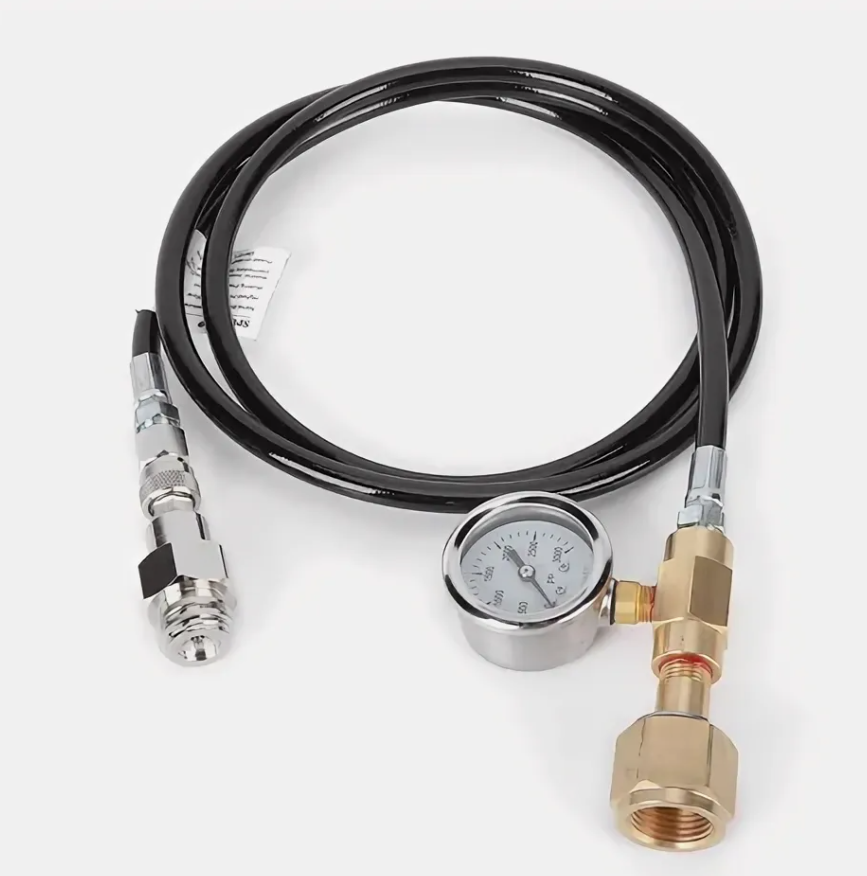

В гидравлических системах критически важно отслеживать давление — это позволяет предотвратить аварийные ситуации, продлить срок службы оборудования и обеспечить его стабильную работу. Один из удобных инструментов для решения этой задачи — микрошланг для дистанционного контроля давления. Одним концом микрошланг присоединяется к манометру или датчику давления, а другим к гидравлической системе через специальный диагностический порт. Тип присоединительной арматуры устанавливается в соответствии с требованиями заказчика (например, M16×2 или BSP 1”4).

Наиболее распространены шланги с внутренним диаметром от 2 мм до 4 мм. Меньший диаметр снижает объём рабочей жидкости в линии и ускоряет отклик манометра.

Длина шланга может быть от 150 до 4500 мм.
Рабочее давление - 630 бар
Разрывное давление в 3 раза превышает рабочее (1890 бар при рабочем 630 бар).

Радиус изгиба важен для монтажа в ограниченном пространстве. Для микрошлангов с внутренним диаметром 2 мм минимальный радиус изгиба может составлять 20 мм.

Рабочая температура. Стандартный диапазон: от −40C до +100C

Основные задачи микрошланга:

дистанционный контроль давления по манометру;
диагностика давления в труднодоступных местах;
быстрое подключение измерительного прибора к гидросистеме.

Конструкция микрошланга

Типичная конструкция микрошланга включает три слоя:

Внутренняя трубка (контакт с рабочей жидкостью) — изготавливается из термопластика (например, полиэстера) или полиамида (РА). Материал устойчив к воздействию гидравлических масел и высоких температур.

Армирующая оплётка — обеспечивает прочность и устойчивость к высокому давлению. Часто выполняется из кевларовой нити или синтетического волокна.

Внешнее покрытие — защищает от внешних воздействий (истирания, химических веществ, УФ‑излучения). Обычно изготавливается из абразивостойкого полиуретана.

Преимущества использования микрошлангов

Удобство монтажа. Быстрое подключение манометра без остановки работы системы.
Точность измерений. Минимальный объём жидкости в линии снижает инерционность показаний.
Универсальность. Подходит для диагностики в труднодоступных зонах.
Надёжность. Армированная конструкция выдерживает высокие давления и вибрации.
Долговечность. Устойчивые материалы защищают от износа и коррозии.

Области применения

Микрошланги востребованы в сферах, где требуется оперативный контроль давления:

промышленное оборудование (прессы, станки);
сельскохозяйственная техника;
строительная и дорожная техника (экскаваторы, погрузчики);
мобильные гидравлические системы;
испытания и диагностика гидросистем.
