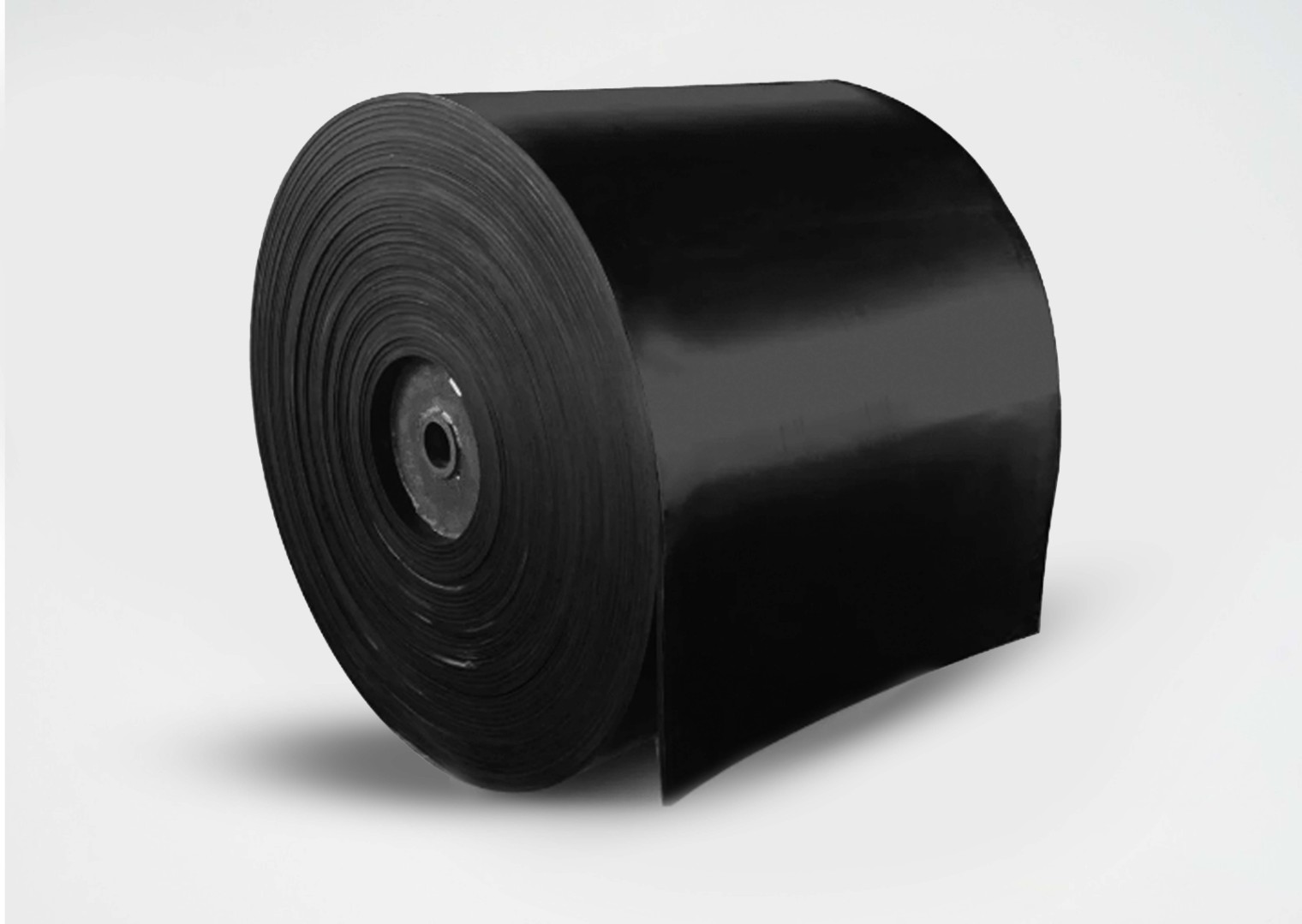

Ленты конвейерные DIN 22102

Транспортерные ленты изготовленные на базе DIN 22102 могут в полной мере применяться в качестве аналогов лент изготавливаемых по российским стандартам (ГОСТ 20-2018).
Ленты изготавливаются шириной от 150 до 4400 мм с количеством прокладок от 1 до 10 шт.. В качестве каркаса применяются полиамидные (РА, Р, РР, ТК, ТА) и полиэфир-полиамидные ткани (ЕР, ТЛ, ТЛК).

Общая толщина ленты равна сумме толщины внешних обкладок и толщины тканевого каркаса (один слой = 1 мм)

Физико-механические показатели наружных резиновых обкладок для лент общего применения делятся на несколько типов:

Тип резиновых обкладок	Разрывная прочность , Н/мм2, min	Растяжение при разрыве, % min	Износ, мм3, max
Z	15	350	250
Y	20	400	160
X	25	450	120
W	18	400	90
WX	21	450	60

В соответствии с назначением лент они могут быть изготовлены из специальных классов резиновой смеси, которые предают данному изделию особые свойства:

Класс резиновой смеси	Свойства
E	антистатическая
K	трудновоспламеняемая
S	трудносгораемая
T	термостойкая
R	морозостойкая
G	маслостойкая
A	для пищевых продуктов
C	кислотощелочестойкая

Конвейерные ленты из резиновых смесей классов E, S и К обладают антистатическими свойства, которые регламентируются в DIN 22 104

Пример условного обозначения:

Транспортерная лента 1200 - EP1200/6 - 5/2 YR

ЕР – тип ткани (Е - полиэфир, Р - нейлон); 1200 – прочность ленты на разрыв, Н/мм;
6 – количество тканевых прокладок; 5 – толщина рабочей обкладки, мм; 2 – толщина нерабочей обкладки, мм; Y – тип резиновых обкладок– общего назначения (средней износостойкости); R – специальные свойства ленты - морозостойкая
